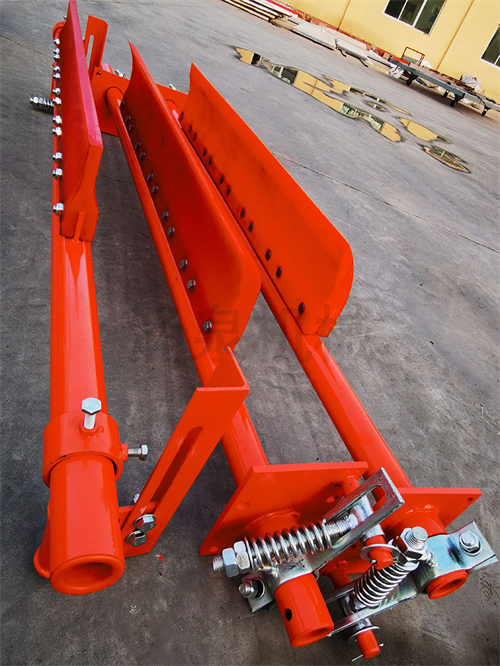

बेल्ट कन्भेयर एन्टी-आर्म काउन्टरवेट डबल-लेन क्लीनर नयाँ प्रकारको क्लिनर हो, जसमा स्थिर कार्यसम्पादन, राम्रो सफाई प्रभाव, र सजिलै छुट्याउन र असेम्ब्ली गर्ने विशेषताहरू छन्।
कन्वेयर क्लिनरमा फिक्स्ड पुली ब्लक, तार डोरी, कनेक्टिङ रड, रबर स्क्र्यापर एसेम्बली, काउन्टरवेट, स्प्लिट स्लाइडिङ बियरिङ, मेटल स्क्र्यापर एसेम्बली र अन्य कम्पोनेन्टहरू समावेश छन् र निम्न प्रत्येक कम्पोनेन्ट र यसको कार्यको संक्षिप्त परिचय छ।
1. कन्वेयर बेल्ट
कन्वेयर बेल्ट कन्वेयरको एक महत्त्वपूर्ण भाग हो, कन्वेयरमा कन्वेयर बेल्टको लागत सम्पूर्ण उपकरणको लागतको 30% ~ 50% हो, र केही विशिष्ट कार्य अवस्थाहरूमा कन्वेयर बेल्टमा पहिरन प्रतिरोध, गर्मी प्रतिरोध, ज्वाला प्रतिरोधी क्षेत्र र तेल प्रतिरोधी क्षेत्रको विशेषताहरू हुन आवश्यक छ। कन्वेयरको सञ्चालनको क्रममा, कन्वेयर बेल्टमा लोड अत्यन्त जटिल छ, र यो अनुदैर्ध्य तन्य तनावको अतिरिक्त रोलर र रोलर मार्फत झुकाउने तनावको अधीनमा छ। धेरैजसो बेल्ट क्षति ठूला, धारिलो सामग्रीको प्रभावले गर्दा कामको सतह र किनाराहरू, बिग्रने, च्यात्ने र पिलिङ्गको रूपमा देखा पर्दछ। क्लीनरको डिजाइनमा, कन्वेयर बेल्टलाई सकेसम्म क्षति हुनबाट जोगिन उपयुक्त सफाई ब्लक सामग्री चयन गर्न आवश्यक छ। कन्वेयर बेल्टहरू तिनीहरूको भागहरूको रूपमा विस्तृत रूपमा वर्णन गरिएको छैन।
2. सरल रूपमा रोल गर्नुहोस्
रोलर समूह बेल्ट कन्वेयर को एक महत्वपूर्ण घटक हो, र कन्वेयर मा खेलेको भूमिका अनुसार, रोलर दुई कोटि मा विभाजित गर्न सकिन्छ: ट्रान्समिशन रोलर र उल्टो रोलर। ड्राइभ ड्रमको कार्य ड्राइभद्वारा प्रदान गरिएको टर्कलाई कन्वेयर बेल्टमा स्थानान्तरण गर्नु हो।
उल्टो रोलर सरलीकरणमा कन्वेयरको अन्त्यमा कन्वेयर बेल्टको दिशा, ट्रान्समिशन पुलीको र्यापिङ कोण बढाउने निर्देशन, र टेन्सनिङ यन्त्रको मार्गदर्शन समावेश हुन्छ। क्लीनरको डिजाइनमा, यो हेवी-ड्युटी बेल्ट कन्वेयरको हेड ड्राइभ रोलरको लागि हो, र रोलको साइजले कन्वेयर बेल्टको चौडाइ र क्लीनरको चौडाइ निर्धारण गर्दछ, जसको क्लीनरको डिजाइनमा निश्चित मार्गदर्शक भूमिका हुन्छ। ड्रमलाई पनि सफा भागको रूपमा विस्तृत रूपमा वर्णन गरिएको छैन।
3. एक निश्चित पुली ब्लक
फिक्स्ड पुली समूह तीन पुलीहरू मिलेर बनेको हुन्छ, पहिलोले उल्टाउने भूमिका खेल्छ, र दोस्रो र तेस्रो पुलीले दूरी समायोजन गर्ने भूमिका खेल्छ ताकि काउन्टरवेटलाई उचित स्थानमा राख्न सकिन्छ।
4. तार डोरी
काउन्टरवेट र जडान रड जोड्ने तार डोरी एक महत्त्वपूर्ण तत्व हो।
5. एक जडान रड
कनेक्टिङ रड तार डोरी, रबर स्क्र्यापर र धातु स्क्र्यापर जोड्ने एक महत्त्वपूर्ण तत्व हो, जसले माथिल्लो र तल्लो भागहरू जडान गर्न भूमिका खेल्छ।
6. रबर स्क्रैपर असेंबली
रबर स्क्र्यापर एसेम्बलीमा एउटै स्पेसिफिकेशनका चार रबर स्क्र्यापरहरू, रबर स्क्र्यापर शाफ्ट, स्क्र्यापर सिट, स्क्र्यापर सीट र स्क्र्यापर शाफ्टको फिक्सिंग बोल्ट, रबर स्क्र्यापर र स्क्र्यापर सीटको फिक्सिंग बोल्ट, रबर स्क्र्यापर रिब, र रबर नट रबर नट समावेश हुन्छ। रबर स्क्रैपर असेंबली समग्र क्लीनरको एक महत्वपूर्ण भाग हो।
7. काउन्टरवेट
रबर स्क्र्यापरको थिच्ने बल काउन्टरवेटका दुई सेटहरूद्वारा प्रदान गरिएको छ, प्रत्येकमा दस किलोग्रामको एकल तौलको चार टुक्रा र पाँच किलोग्रामको एकल तौल भएको कास्ट आइरनका दुई टुक्राहरू हुन्छन्।
8. स्प्लिट स्लाइडिंग असर
स्प्लिट स्लाइडिङ बियरिङ रोलिङ बियरिङभन्दा स्थापना गर्न सजिलो छ, जसले क्लीनरको एसेम्बली प्रक्रियामा सुविधा ल्याउँछ, र यसले ठूलो बल दिन्छ, र यसको काम गर्ने भाग प्रायः ठूलो कोणमा सर्दैन, र यो स्नेहक भर्न बढी सुविधाजनक हुन्छ।
9. एक धातु स्क्रैपर विधानसभा
मेटल स्क्र्यापर एसेम्बलीमा M13 बाट बनेको पहिरन-प्रतिरोधी स्टीलको टुक्रा, मेटल स्क्र्यापर होल्डर, मेटल स्क्र्यापर शाफ्ट, कम्प्रेसन बार, कम्प्रेसन स्प्रिङ, कम्प्रेसन स्प्रिङ शाफ्ट, स्क्र्यापर सिट र स्क्र्यापर शाफ्टको लागि फिक्सिङ बोल्ट, र कम्प्रेसन बार र मेटल शाफ्टको लागि सेट स्क्रू हुन्छ।
